تجهیزات شبکه چیست ؟ مزایا + کاربرد آنها

چهارشنبه 19 مرداد 1401 (0) بازدید :614
تجهیزات شبکه چیست ؟ مزایا + کاربرد آنها

تجهیزات شبکه به عنوان بخشی حیاتی از زیرساخت تکنولوژی اطلاعات و ارتباطات (ICT) به منظور ارتباطات داده‌ها و امکان ارتباط بین سیستم‌ها در یک شبکه استفاده می‌شوند.

شبکه‌های کامپیوتری ستون اصلی هر کسب‌و‌کاری هستند و تمامی دستگاه‌ها، برنامه‌ها، نرم‌افزارها و کارهای کلیدی شما از طریق شبکه‌های کامپیوتری پشتیبانی، اداره یا ساخته می‌شوند. شبکه های کامپیوتری متشکل از تجهیزات شبکه و قطعاتی است که ثبات و پایداری آن حیاتی هستند. هنگام انتخاب تجهیزات شبکه برای ایجاد زیرساخت شبکه‌ی تجاری، ابتدا باید اندازه و طرح‌بندی شرکت خود و همچنین نیازمندی‌های کافی برای دسترسی به داده‌های خود را در نظر بگیرید. شما حداقل به کابل‌کشی (Cabling)، مودم (Modem) و روتر (Router) یا سوئیچ (Switch) نیاز دارید تا اتصال اینترنت را برای همه‌ی کارمندان فراهم کنید. اگر شرکت شما بزرگ‌تر است و به شبکه‌ی گسترده‌تری نیاز دارید، وجود یک پچ پنل (Patch Panel) برای ساده‌تر کردن کار اتصال و مدیریت شبکه نیز ضروری است. اما در این بین رک شبکه (رک ایستاده ، رک دیواری) از مهم‌ترین و پرکاربردترین وسایل نگه‌داری تجهیزات شبکه برای بهبود حداکثری عملکرد قطعات به‌حساب می‌آید. در این مقاله نگاهی کلی به این تجهیزات شبکه و نقش‌شان در شبکه داریم با ما همراه باشید.

رک شبکه چیست؟

رک شبکه (Network Rack) که با نام‌های زیادی شناخته می‌شود، یک محفظه‌ی (شاسی فریم) فلزی است که دستگاه‌های سخت‌افزاری مختلف شبکه‌های کامپیوتری و سرور را نگه‌داری، پشته‌سازی / انباره‌سازی (Stacking)، سازمان‌دهی، حفاظت و ایمن‌سازی می‌کند. در واقع، واژه‌ی «شبکه» به محفظه‌ای اشاره دارد که این نوع سخت‌افزارها را در خود جای می‌دهد. واحد‌های اندازه‌گیری عرض و عمق رک به ترتیب سانتیمتر (cm) و متر (m) و ارتفاع، یونیت (Unit) هستند. هر یونیت معادل با 44.45 میلی‌متر (mm) است و با علامت اختصاری U مشخص می‌گردد. ارتفاع رک به‌طور معمول بین 4 تا 47 یونیت است.

در رک شبکه، تجهیزات شبکه به صورت عمودی در فضایی با ارتفاع استاندارد قرار می‌گیرند. این ارتفاع‌ها معمولاً با واحدهای یونیت (U) اندازه‌گیری می‌شوند، که هر واحد U حدود 1.75 اینچ (4.45 سانتی‌متر) ارتفاع دارد. ارتفاع‌های رایج رک شبکه شامل 42U و 48U است. تجهیزات شبکه به وسیله پیچ‌ها و راهنماهای موجود در رک به صورت مطمئن نصب و نگهداری می‌شوند.

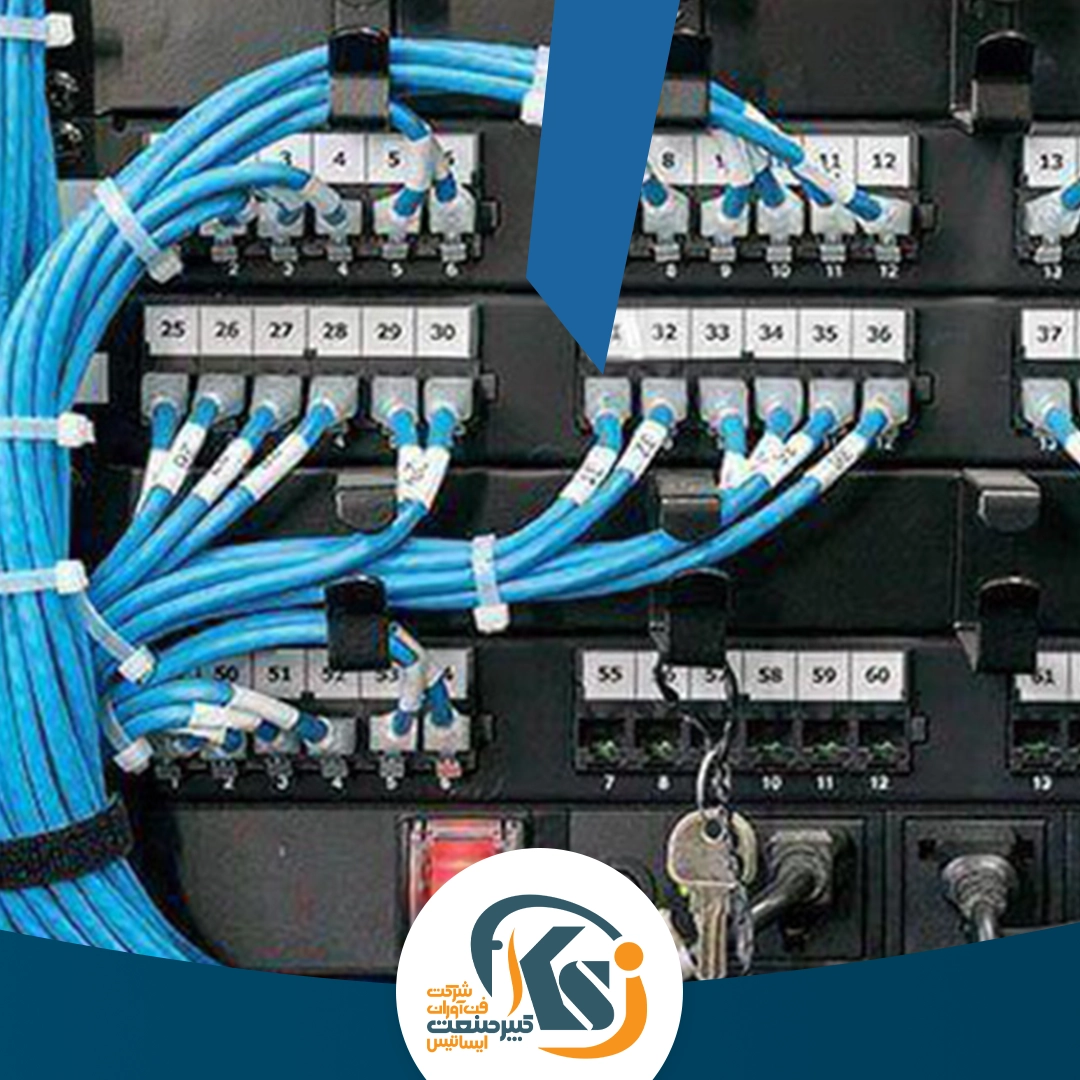

همچنین، در رک شبکه از تجهیزاتی مانند پچ پنل (Patch Panel) نیز استفاده می‌شود. پچ پنل نقطه اتصال بین تجهیزات شبکه و کابل‌های شبکه است. با استفاده از پچ پنل، کابل‌های شبکه به صورت سازمان‌یافته به تجهیزات شبکه متصل می‌شوند.

با استفاده از تجهیزات شبکه در رک شبکه، امکان مدیریت بهتر کابل‌ها، سیم‌کشی منظم، دسترسی آسان به تجهیزات و افزایش قابلیت اطمینان شبکه فراهم می‌شود. همچنین، فضای بیشتری برای نصب تجهیزات فرعی مانند نیروی متغیر (UPS)، سیستم تهویه، و دستگاه‌های مدیریت شبکه در اختیار قرار می‌گیرد.

رک شبکه

نحوه‌ی راه‌اندازی رک شبکه

برخی از رک‌های شبکه که با دستگاه‌های خاصی طراحی شده‌اند، سرورها و سایر سیستم‌های رایانه‌ای از جمله متعلقات شبکه را نگه‌د‌اری می‌کنند. رک با بهره‌گیری از فن‌آوری ایمن‌سازی براکت‌ها / گوشواره‌ها (Brackets)، پیچ و مهره‌ها (Bolts) و سایر سخت‌افزارها به‌نحوی کار می‌کند که قادر به نگه‌داری این تجهیزات در خود باشد. همچنین، امکان نصب این تجهیزات شبکه با استفاده از انواع خاصی از ریل‌ها (Rails) و سینی‌ها / طبقه‌ها (Shelves) مانند ریل سوئیچ‌ها (Switch Rails) و شلف سوئیچ‌ها (Switch Shelves) نیز وجود دارد.

تجهیزات رک شبکه

این محفظه‌ها می‌توانند انواع مختلفی از تجهیزات شبکه را در خود جای دهند. در واقع، «تجهیزات رک شبکه» تنها یک اصطلاح کلی‌ست که انواع مختلفی از فن‌آوری را در بر گرفته و پوشش می‌دهد. برخی از این دستگاه‌ها عبارتند از:


1) سوئیچ‌:

دستگاه‌های چندپورتی و پرسرعتی که داده‌ها را دریافت کرده و آن‌ها را به مقصد صحیح در یک شبکه‌ی محلی / داخلی (LAN) هدایت می‌کنند. اطلاعات تنها با استفاده از یک سوئیچ در شبکه‌ای واحد قابل‌انتقال هستند.


2) روتر:

مشابه سوئیچ‌ها، روترها اطلاعات را دریافت و ارسال می‌کنند، اما در عین حال قادرند داده‌ها را از طریق چندین شبکه انتقال دهند. به همین دلیل است که برای مثال، دستگاه‌ها یا شبکه‌های مختلف با استفاده از یک روتر امکان دسترسی به اینترنت را پیدا می‌کنند.


3) مودم:

این دستگاه در واقع منبع اینترنت شما را به روتر متصل می‌کند. این کار معمولاً با استفاده از کابل اترنت (Ethernet Cord) انجام می‌پذیرد.

4) فایروال:

یک دستگاه شبکه است که برای حفاظت از شبکه در برابر حملات و اجازه دادن به ترافیک مجاز از طریق آن استفاده می شود.

5) سرور:

یک دستگاه شبکه است که برای ارائه خدمات مختلف به کاربران شبکه استفاده می شود، مانند سرویس دهی فایل و پرینتر، ایمیل، وب سایت و غیره.

6) کابل شبکه:

برای انتقال داده های شبکه از یک دستگاه به دستگاه دیگر از کابل های شبکه استفاده می شود.

7)  نرم افزار مدیریت شبکه:

برای مدیریت و پایش شبکه و دستگاه های مختلف آن از نرم افزار های مختلف مانند نرم افزارهای مانیتورینگ، پایش و مدیریت شبکه استفاده می شود.

8) دستگاه های پایانه:

مانند کامپیوترها، تلفن های همراه، تبلت ها و دستگاه های دیگری که به شبکه متصل می شوند و از آن استفاده می کنند.

انواع رک شبکه


رک‌های شبکه دارای انواع مختلفی هستند. این تنوع بنا به هدف استفاده و محیطی که قرار است در آن به‌کار گرفته شوند، تعیین می‌شود. این رک‌ها به‌شرح زیر عبارتند از:

1. رک‌ دیواری (Wall-Mount Rack):

رک‌های دیواری به گونه‌ای طراحی شده‌اند که قابل‌اتصال به دیوار یا سقف باشند و فضای کف محیط را اشغال نکنند. این رک‌های مقرون‌به‌صرفه می‌توانند به‌صورت فریم‌باز (Open Frame Racks) یا کابینت‌های محصور (Enclosed Cabinets) باشند که معمولاً کوچک‌تر از همتایان خود هستند که روی زمین تعبیه می‌شوند و به فضای عملیاتی محدودتری نیاز دارند ولی قادر به تحمل وزن زیاد نیستند. کابینت‌ها را می‌توان با استفاده از چرخ‌های غلتان برای کاربرد بر روی زمین سازگار کرد. نمونه‌هایی از این محفظه‌ها در ایستگا‌ه‌های BRT و فضای بالایی عابربانک‌ها مشهود هستند. رک‌های دیواری عمدتاً برای نگه‌داری تجهیزات شبکه مانند پچ پنل‌ها (Patch Panels) و سوئیچ‌ها استفاده می‌شوند، اما می‌توانید سرورها را نیز در داخل این رک نصب کرد. بیشتر اوقات، تجهیزات شبکه در رک‌های دیواری برای صرفه‌جویی در فضا و حفظ دسترسی به ورودی/خروجی (Input/Output) جلو و عقب، به‌صورت عمودی یا افقی تعبیه می‌شوند. عمق رک‌های دیواری از 30 تا 60 سانتی‌متر متغیر و جنس آن‌ها شیشه‌ای یا تلفیقی از شیشه و فلز است. قیمت رک دیواری بر اساس عمق آنها و سایر ویژگی های آن متغیر است.

رک دیواری

2. رک‌ ایستاده (Tower Rack/Free Standing Rack):

رک‌ ایستاده برای قرارگیری امن و آسان تجهیزات گسترده و کابل‌کشی‌های زیاد در شبکه‌ها و مراکز داده (Data Center) طراحی شده‌اند. این رک‌ها مجهز به چرخ‌های غلتان هستند، از قدرت تحمل وزن بالایی برخوردارند و از هر سو (چهار طرف) با درب‌های توری، شیشه‌ای یا طلقی فریم‌دار به‌گونه‌ای محصور شده‌اند که در هنگام ورود کابل‌ها مشکلی ایجاد نشود. معمولاً عمق این رک‌ها از 60 تا 100 سانتی‌متر و ارتفاع‌شان از 16 تا 44 یونیت متغیر است و تجهیزاتی چون سوئیچ، روتر، پچ پنل، مانیتور، سرور، یو‌پی‌اس (UPS)، فن، تجهیزات امنیتی از قبیل فایروال (Firewall) و کنترل دما، تجهیزات شبکه ارتباطی و مخابراتی و دیگر قطعات رکمونت ۱۹ اینچی در داخل این رک جای می‌گیرند.



رک ایستاده

3. رک Outdoor / رک بارانی/ رک بیرونی (Outdoor Rack):

رک‌های بیرونی که معمولاً در فضاهای باز یا محیط‌های غیرمسقف مورد استفاده قرار می‌گیرند، راه‌حلی استاندارد برای محافظت از تجهیزات شبکه الکتریکی، مخابراتی  در برابر اثرات ناخواسته‌ای چون رطوبت، آفتاب، گردو‌غبار و غیره به‌حساب می‌آیند. این رک‌های دوجداره‌ی ساخته‌ شده از فلز یا ورق گالوانیزه که به آداپتورهای 19 اینچی مجهز هستند، کار نصب شبکه و دستگاه‌های ارتباطی را تسهیل می‌کنند، در برابر نویزهای الکتریکی و زنگ‌زدگی (اکسید آهن) مقاوم هستند و از قابلیت نصب بر روی دیوار و سقف نیز برخوردارند. همچنین با استفاده از سینی‌های ثابت (Fixed Shelves)، ریل‌ها و راه‌حل‌های دیگر می‌توان دستگاه‌های بدون قابلیت نصب رک را در این محفظه‌ها (Enclosures)  نگه‌داری کرد. عمق این نوع رک از 45 تا 80 سانتی‌متر متغیر است و مهم‌ترین رک‌ها، رک‌های 6، 9، 12، 18، 25، 28، 36 و 42 واحدی هستند.

کلام آخر:

در این مقاله با رک شبکه، انواع رک، ویژگی‌ها و کاربرد هر یک به‌طور مختصر آشنا شدیم. امید است با کسب آگاهی لازم از آن بتوانید در مسیر درست انتخاب مناسب‌ترین نوع رک برای کسب‌و‌کارتان قدم بگذارید. در صورت مواجهه با سؤالاتی درباره‌ی پیاده‌سازی و پشتیبانی شبکه، با متخصصان ما در تماس باشید یا در قسمت ثبت نظرات آن‌ها را با ما در میان بگذارید تا کارشناسان کبیر صنعت وقت به آن‌ها پاسخ داده شود.
